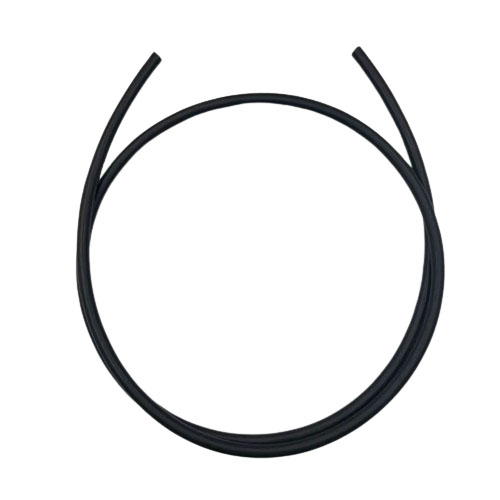

सौर ऊर्जा केबल माइक्रो इन्वर्टर को एक फोटोवोल्टिक प्रणाली के एसी अनुभाग के लिए कॉन्फ़िगर किया गया है, जो इन्वर्टर आउटपुट टर्मिनलों को एसी वितरण कैबिनेट, विद्युत पैनल और अन्य संगत कम-वोल्टेज उपकरणों से जोड़ता है।
केबल व्यक्तिगत एक्सएलपीई इन्सुलेशन और एक काले पीवीसी बाहरी आवरण के साथ फंसे हुए ऑक्सीजन मुक्त तांबे के कंडक्टर का उपयोग करता है। इसका 3-कोर निर्माण छत, वाणिज्यिक और औद्योगिक प्रतिष्ठानों में केबल ट्रे, नाली और अन्य विद्युत मार्गों के माध्यम से निश्चित रूटिंग के लिए उपयुक्त है।
फंसे हुए ऑक्सीजन मुक्त तांबे केबल का प्रवाहकीय पथ बनाते हैं। 3-कोर कॉन्फ़िगरेशन कंडक्टरों को एक संगठित केबल असेंबली के भीतर रखता है, जबकि व्यक्तिगत कोर पहचान इन्वर्टर और वितरण उपकरण पर समाप्ति का समर्थन करती है।
प्रत्येक तांबे के कंडक्टर को एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन के साथ व्यक्तिगत रूप से इन्सुलेट किया जाता है। इन्सुलेशन तीन कंडक्टरों को अलग करता है और प्रत्येक कोर के चारों ओर प्राथमिक विद्युत इन्सुलेशन परत बनाता है।

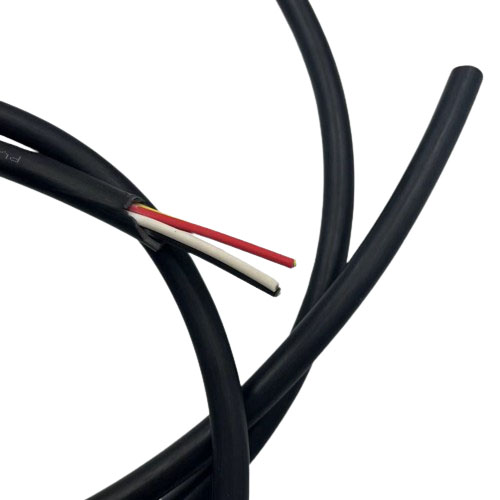

एक काला पीवीसी बाहरी आवरण इंसुलेटेड कोर को घेरता है और तैयार केबल की बाहरी परत प्रदान करता है। इसे उपयुक्त केबल ट्रे, नाली और विद्युत मार्गों के माध्यम से निश्चित रूटिंग के लिए डिज़ाइन किया गया है।
मानक विन्यास YJV है। जहां ज्वाला-मंदक प्रदर्शन की आवश्यकता होती है, ZC-YJV संस्करण निर्दिष्ट किया जा सकता है।
| उत्पाद | सौर ऊर्जा केबल माइक्रो इन्वर्टर |
|---|---|
| केबल प्रकार | वाईजेवी |
| मूल मात्रा | 3 करोड़ |
| कंडक्टर सामग्री | ऑक्सीजन मुक्त तांबा |
| कंडक्टर निर्माण | फंसे हुए तांबे |
| कोर इन्सुलेशन | एक्स एल पी ई |
| बाहरी आवरण | पीवीसी |
| म्यान का रंग | काला |
| मूल पहचान | व्यक्तिगत इंसुलेटेड कोर |
| वैकल्पिक संस्करण | ZC-वाईजेवीज्वाला मंदक प्रकार |
केबल इन्वर्टर एसी आउटपुट टर्मिनलों को फोटोवोल्टिक सिस्टम में डाउनस्ट्रीम वितरण उपकरण से जोड़ता है। यह इन्वर्टर और इंस्टॉलेशन के वितरण पक्ष के बीच निश्चित एसी मार्ग का हिस्सा बन सकता है।
वाणिज्यिक छत प्रणालियों के लिए, केबल को उपयुक्त निश्चित मार्गों के माध्यम से छत के इन्वर्टर स्थानों और विद्युत वितरण क्षेत्रों के निर्माण के बीच रूट किया जा सकता है।
औद्योगिक पीवी इंस्टॉलेशन इन्वर्टर इकाइयों को वितरण कैबिनेट, विद्युत पैनल और समर्पित विद्युत कक्षों से जोड़ने वाले संगत एसी सर्किट के लिए केबल का उपयोग कर सकते हैं।
सौर ऊर्जा केबल माइक्रो इन्वर्टर के YJV निर्माण का उपयोग इमारतों के भीतर संगत निश्चित कम-वोल्टेज बिजली सर्किट में भी किया जा सकता है जहां रेटेड वोल्टेज और स्थापना की स्थिति एप्लिकेशन से मेल खाती है।
जब विद्युत आवश्यकताएं केबल कॉन्फ़िगरेशन के अनुरूप हों तो संगत औद्योगिक उपकरण सर्किट निश्चित लो-वोल्टेज पावर ट्रांसमिशन के लिए केबल का उपयोग कर सकते हैं।
एक फोटोवोल्टिक प्रणाली में आम तौर पर अलग-अलग डीसी और एसी केबल अनुभाग होते हैं। केबल का प्रकार विद्युत परिपथ के भीतर उसकी स्थिति के अनुरूप होना चाहिए।
डीसी मॉड्यूल और स्ट्रिंग साइड के लिए उपयुक्त डीसी-रेटेड सौर केबल की आवश्यकता होती है, जैसेसौर केबलरेंज, जबकि यह उत्पाद संगत एसी सर्किट के लिए है। संबंधित फोटोवोल्टिक वायरिंग घटक पूर्ण रूप से सूचीबद्ध हैंसौर फोटोवोल्टिक केबलअनुभाग।
यह केबल फंसे हुए ऑक्सीजन मुक्त तांबे के कंडक्टर का उपयोग करता है। प्रत्येक कंडक्टर को एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन के साथ व्यक्तिगत रूप से इन्सुलेट किया जाता है। तीन इंसुलेटेड कोर एक काले पीवीसी बाहरी आवरण से घिरे हुए हैं। 3-कोर निर्माण कंडक्टरों को एक संगठित केबल असेंबली के भीतर रखता है और इन्वर्टर और वितरण उपकरण पर समाप्ति का समर्थन करता है।
मानक विन्यास YJV है। जहां ज्वाला-मंदक प्रदर्शन की आवश्यकता होती है, ZC-YJV संस्करण निर्दिष्ट किया जा सकता है। दोनों संस्करण ऑक्सीजन मुक्त तांबे के कंडक्टर, व्यक्तिगत एक्सएलपीई इन्सुलेशन और एक काले पीवीसी बाहरी आवरण के साथ 3-कोर निर्माण का उपयोग करते हैं।
विशिष्ट अनुप्रयोगों में सौर इन्वर्टर आउटपुट, वाणिज्यिक छत पीवी, औद्योगिक फोटोवोल्टिक सिस्टम, भवन बिजली वितरण और संगत औद्योगिक उपकरण सर्किट शामिल हैं। इसका उपयोग निश्चित लो-वोल्टेज पावर ट्रांसमिशन के लिए किया जा सकता है जब रेटेड वोल्टेज और इंस्टॉलेशन की स्थिति एप्लिकेशन से मेल खाती है।
यह उत्पाद एसी अनुभाग, जैसे इन्वर्टर आउटपुट और वितरण-साइड कनेक्शन के लिए कॉन्फ़िगर किया गया है। एक फोटोवोल्टिक प्रणाली में आम तौर पर अलग-अलग डीसी और एसी केबल अनुभाग होते हैं। डीसी मॉड्यूल/स्ट्रिंग साइड के लिए उपयुक्त डीसी-रेटेड सौर केबल की आवश्यकता होती है, जबकि यह केबल संगत एसी सर्किट और निश्चित लो-वोल्टेज कनेक्शन के लिए है।
क्या आपको अपने एसी साइड वायरिंग के लिए एक विशिष्ट कोर गिनती, शीथ विकल्प या प्रोजेक्ट वॉल्यूम की आवश्यकता है? हमें अपनी आवश्यकताएं भेजें और हम 24 घंटे के भीतर जवाब देंगे।
