यह हैलोजन-मुक्त, क्रॉस-लिंक्ड पॉलीओलेफ़िन डबल-लेयर फोटोवोल्टिक (पीवी) केबल विशेष रूप से सौर ऊर्जा उत्पादन प्रणालियों के लिए डिज़ाइन किया गया है।

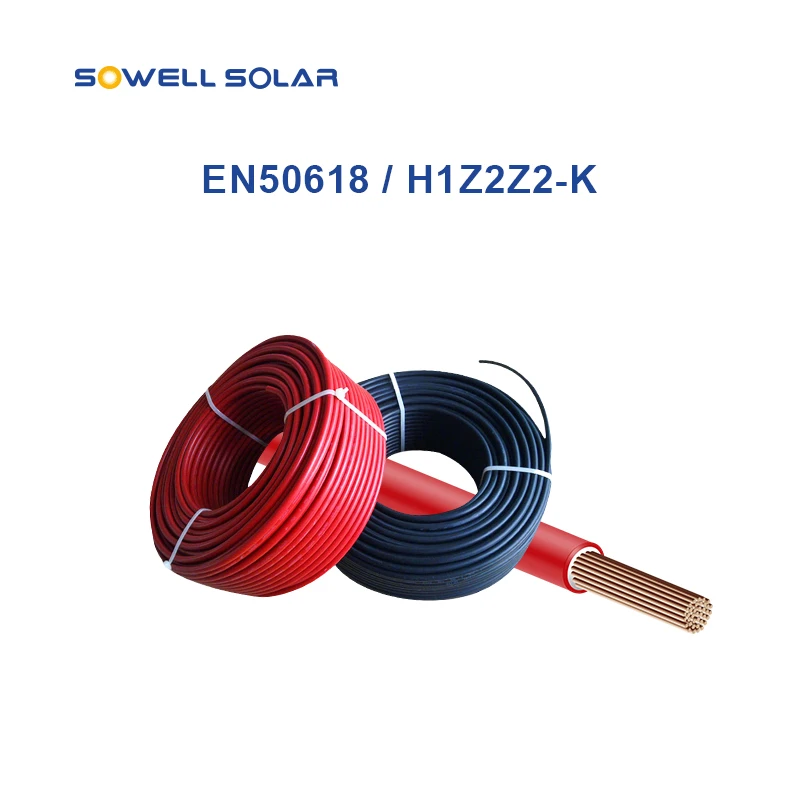

फोटोवोल्टिक H1Z2Z2-K केबल - EN 50618 पीवी जंक्शन बॉक्स और पीवी कनेक्टर सहित 1500 वी डीसी तक रेटेड अधिकांश फोटोवोल्टिक घटकों के साथ पूरी तरह से संगत है, जो इसे आवासीय, वाणिज्यिक और उपयोगिता-पैमाने पर सौर प्रतिष्ठानों के लिए एक आदर्श समाधान बनाता है।
लंबे समय तक बाहरी उपयोग के लिए इंजीनियर किया गया, केबल उत्कृष्ट विद्युत प्रदर्शन, यांत्रिक शक्ति और पर्यावरणीय प्रतिरोध प्रदान करता है, जो पीवी सिस्टम के सेवा जीवन के दौरान सुरक्षित और विश्वसनीय बिजली संचरण सुनिश्चित करता है।
पीएनटेक सोलर पीवी केबल
EN 50618 H1Z2Z2-K
1 × ** मिमी²
डीसी 1500 वी
लोड के तहत डिस्कनेक्ट न करें
4 मिमी² सौर पीवी केबल

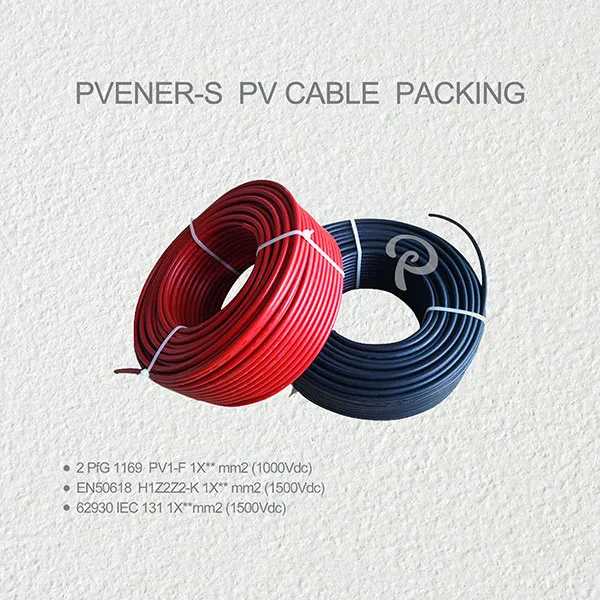

100 मीटर प्रति रोल, 112 रोल प्रति फूस

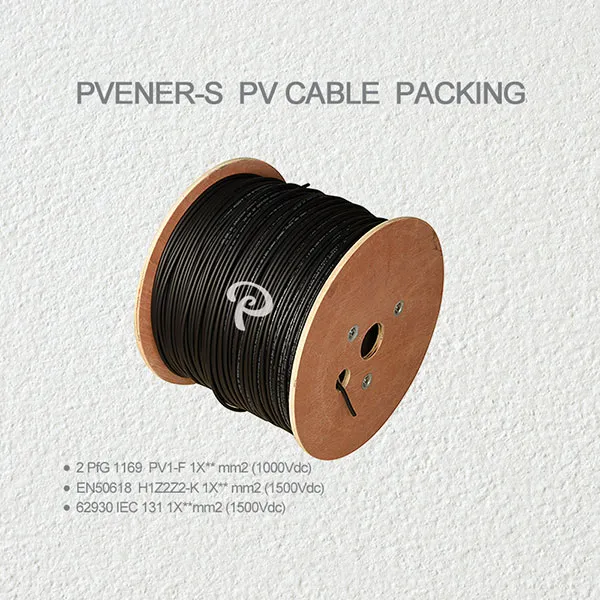

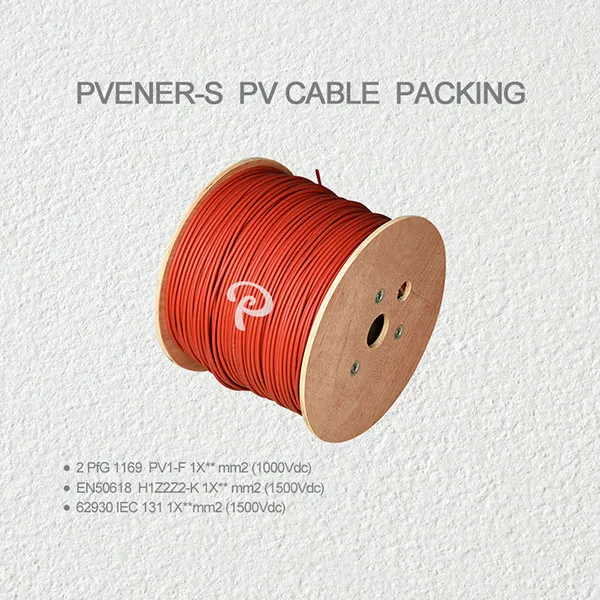

500 मीटर प्रति रोल, 18 रोल प्रति फूस
कंटेनर पर लादना
एक 20 फुट का कंटेनर 20 पैलेट लोड कर सकता है
अनुकूलन
अनुरोध पर अन्य केबल आकार, रोल लंबाई और पैकेजिंग विकल्प उपलब्ध हैं
1.कंडक्टर
टिनयुक्त तांबे का कंडक्टर, आईईसी 60228, कक्षा 5 के अनुसार निर्मित, उत्कृष्ट लचीलापन, चालकता और संक्षारण प्रतिरोध प्रदान करता है।
2.इन्सुलेशन
125°C कम धुआँ, हैलोजन-मुक्त ज्वाला-मंदक पॉलीओलेफ़िन, उच्च तापीय स्थिरता, विद्युत सुरक्षा और पर्यावरण संरक्षण सुनिश्चित करता है।
3.बाहरी आवरण
125 डिग्री सेल्सियस कम धुआं, हलोजन मुक्त लौ-मंदक पॉलीओलेफ़िन, गर्मी, घर्षण और बाहरी पर्यावरणीय परिस्थितियों के लिए मजबूत प्रतिरोध प्रदान करता है।
4.विशेष प्रक्रिया
इलेक्ट्रॉन बीम क्रॉस-लिंकिंग (ई-बीम क्रॉस-लिंकिंग) तकनीक, यांत्रिक शक्ति, थर्मल एजिंग प्रतिरोध और दीर्घकालिक विश्वसनीयता को बढ़ाती है।
| मद संख्या। | उत्पाद नाम |
नमूना | रेटेड वोल्टेज |
कंडक्टर क्रॉस अनुभाग मिमी 2 |
स्ट्रैंड डिज़ाइन संख्या x Ø मिमी |
कंडक्टर प्रतिरोध Ω/किमी 20°C |
बाहरी-Øम | म्यान रंग |
|---|---|---|---|---|---|---|---|---|
| पीवी-एच1-15बी | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7±0.1मिमी | काला |
| पीवी-एच1-15आर | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7±0.1मिमी | लाल |
| पीवी-एच1-25बी | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3±0.1मिमी | काला |
| पीवी-एच1-25आर | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3±0.1मिमी | लाल |
| पीवी-एच1-40बी | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0.285 | 5.09 | 5.6±0.1मिमी | काला |
| पीवी-एच1-40आर | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 5.6±0.1मिमी | लाल |
| पीवी-एच1-60बी | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0.285 | 3.39 | 6.1±0.1मिमी | काला |
| पीवी-एच1-60आर | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0.285 | 3.39 | 6.1±0.1मिमी | लाल |
| पीवी-एच1-100बी | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3±0.1मिमी | काला |
| पीवी-एच1-100आर | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3±0.1मिमी | लाल |
| पीवी-एच1-160बी | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3±0.1मिमी | काला |
| पीवी-एच1-160आर | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3±0.1मिमी | लाल |
| पीवी-एच1-250बी | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2±0.1मिमी | काला |
| पीवी-एच1-250आर | पीवी केबल | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2±0.1मिमी | लाल |
| पीवी-एच1-350बी | पीवी केबल | H1Z2Z3-K | 1500VDC | 1X35 | 273/0.4 | 0.565 | 12.6±0.1मिमी | काला |
| पीवी-एच1-350आर | पीवी केबल | H1Z2Z4-K | 1500VDC | 1X35 | 273/0.5 | 0.565 | 12.6±0.1मिमी | लाल |
| केबल डिज़ाइन | |
|---|---|
| कंडक्टर | आईईसी 60228, कक्षा 5 के अनुसार, डिब्बाबंद तांबे के तार |
| इन्सुलेशन | 125 ℃ कम धुआं वाला हैलोजन-मुक्त ज्वाला मंदक पॉलीओलेफ़िन |
| बाहरी जैकेट | 125℃ कम धुआं वाला हैलोजन-मुक्त ज्वाला मंदक पॉलीओलेफ़िन |
| विशेष तकनीक | इलेक्ट्रॉन किरण क्रॉस-लिंक्ड |
| विद्युत विशेषताओं | |
| रेटेड वोल्टेज U0/U | एसी 1000 वी, डीसी 1500 वी |
| तापमान की रेंज | -40℃ से +90℃ तक |
| अधिकतम. कंडक्टर पर तापमान | 120℃ |
| न्यूनतम. झुकने की त्रिज्या | 5 x केबल व्यास |
| उद्योग मानक | एन 50618:2014 |
| तन्य शक्ति और बढ़ाव | EN 60811-1-1 के अनुसार |
| ठंडा झुकना | EN 60811-1-4 के अनुसार |
| थर्मल सहनशक्ति गुण | EN60216-2 के अनुसार |
| हैलोजन मुक्त | 50525-1 अनुबंध बी के अनुसार |
| ओजोन प्रतिरोध | EN 50396 के अनुसार |
| यूवी प्रतिरोध | एचडी 605/ए1 के अनुसार |
| ज्वाला विशेषताएँ | आईईसी 60332-1-2 के अनुसार |
| आयामों और विनिर्देशों को पूर्व सूचना के बिना बदला जा सकता है। | |
हमारे पास पीवी केबल और पीवी कनेक्टर के उत्पादन में 10 साल का अनुभव है। हम प्रति दिन 200,000 मीटर पीवी केबल और 50,000 सेट पीवी कनेक्टर का उत्पादन कर सकते हैं। हमारा मानकीकृत पैलेट वैश्विक बिक्री के लिए अधिक उपयुक्त है। हमारे कारखाने में न केवल 6 हाई-स्पीड केबल उत्पादन लाइनें हैं, बल्कि इलेक्ट्रॉनिक विकिरण क्रॉस-लिंकिंग उपकरण भी हैं, जो केबल की गुणवत्ता को नियंत्रित करने के लिए प्रमुख उपकरण है। हमारी उन्नत तकनीक उच्च गुणवत्ता वाले केबलों के उत्पादन की गारंटी देती है।
