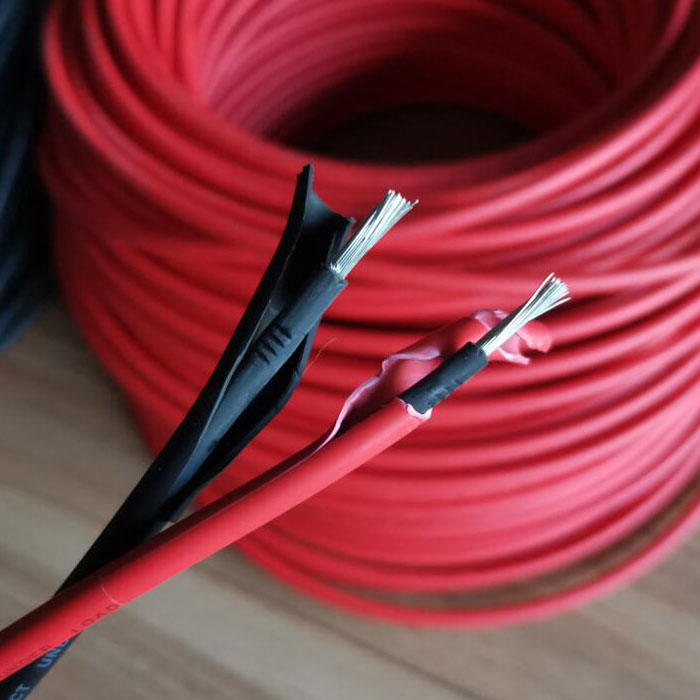

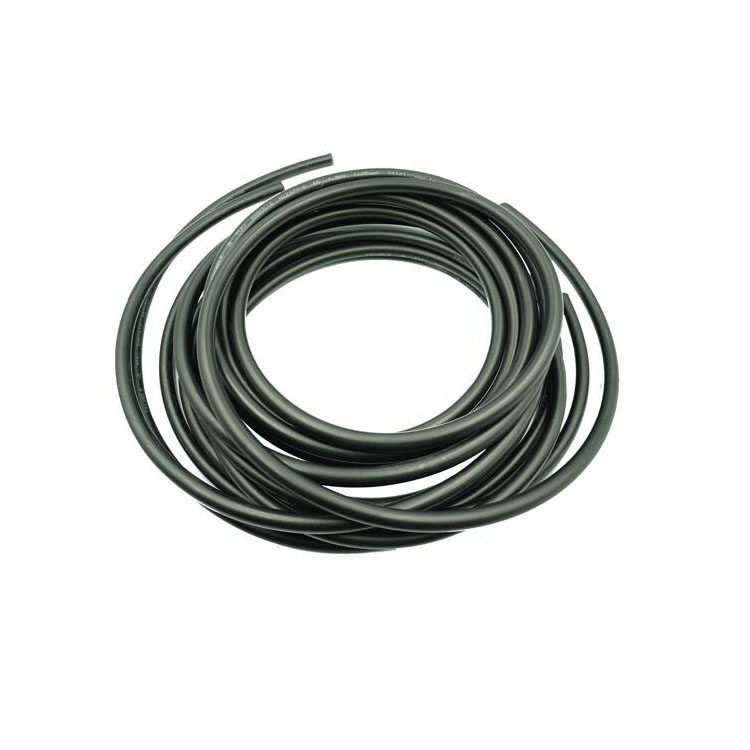

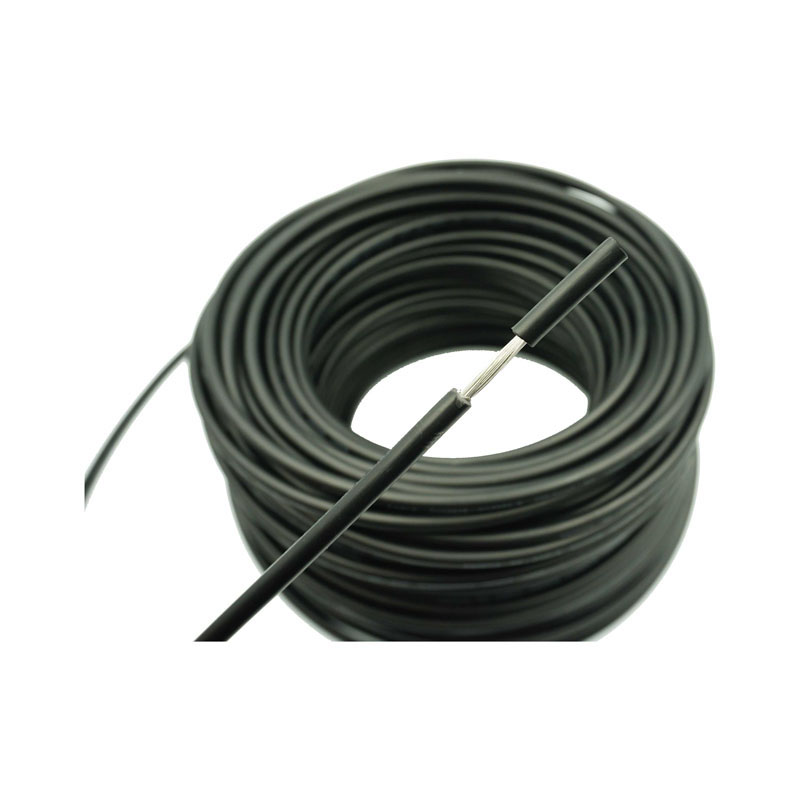

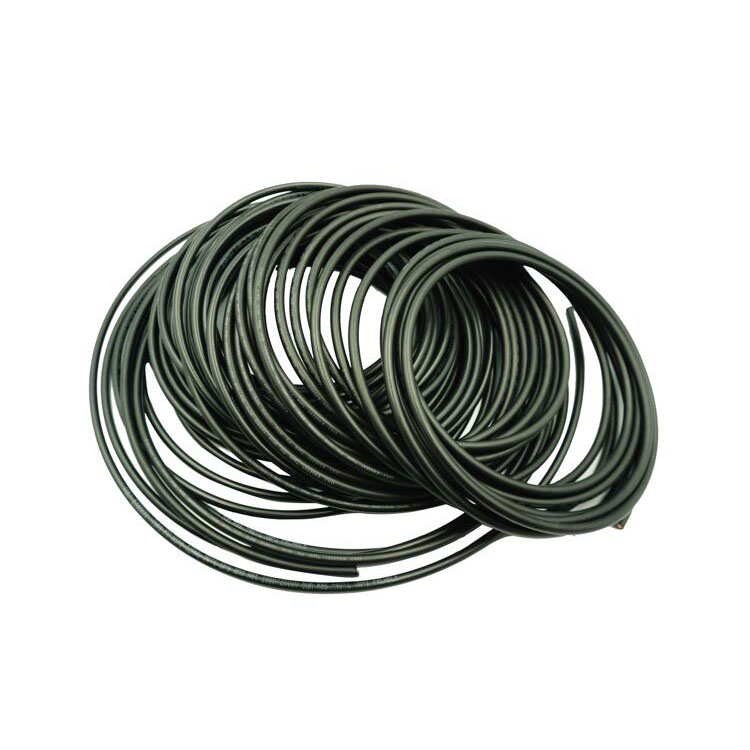

आईईसी 62930 शुद्ध टिनड कॉपर पीवी केबल

एक फोटोवोल्टिक केबल स्रोत निर्माता के रूप में, उत्पाद की गुणवत्ता सुनिश्चित करने के लिए, SOWELLSOLAR उत्पादन प्रक्रिया में गुणवत्ता प्रबंधन प्रणाली मानक (IEC) का पालन करता है और प्रत्येक उत्पादन लाइन को सख्ती से नियंत्रित करता है। IEC 62930 प्योर टिन्ड कॉपर पीवी केबल को यह सुनिश्चित करने के लिए कई कठोर परीक्षणों से गुजरना पड़ा है कि उत्पाद विभिन्न कठोर परिस्थितियों में ठीक से काम कर सकता है। शुद्ध टिनड पीवी केबल एक प्रकार की केबल है जिसका उपयोग विशेष रूप से सौर ऊर्जा उत्पादन प्रणाली में किया जाता है। इसका उपयोग मुख्य रूप से सौर फोटोवोल्टिक पैनलों द्वारा उत्पन्न प्रत्यक्ष धारा को घरेलू, औद्योगिक या व्यावसायिक उपयोग के लिए प्रत्यावर्ती धारा आपूर्ति में परिवर्तित करने के लिए इनवर्टर या अन्य उपकरणों तक संचारित करने के लिए किया जाता है।

जांच भेजें

उत्पाद वर्णन

IEC 62930 शुद्ध टिनड कॉपर पीवी केबल आमतौर पर मल्टी स्ट्रैंड कॉपर केबल से बने होते हैं, अलग-अलग मॉडल अलग-अलग कंडक्टर क्रॉस सेक्शन होते हैं। 56 और 84 स्ट्रैंड डिज़ाइन नंबर सामान्य मॉडल हैं, 4 मिमी² और 6 मिमी² देखें। हमारे केबल (शुद्ध टिनड कॉपर पीवी केबल) को विशेष रूप से बाहरी वातावरण में दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए उच्च गर्मी प्रतिरोध, मौसम प्रतिरोध और यूवी प्रतिरोध के साथ डिजाइन और चुना गया है। टिनड कॉपर पीवी केबल सौर पैनलों के बीच स्थापित किए जाते हैं और इन्वर्टर से जुड़े होते हैं। जब सूर्य फोटोवोल्टिक पैनलों पर चमकता है, तो वे प्रत्यक्ष धारा उत्पन्न करते हैं, जो फोटोवोल्टिक केबल के माध्यम से इन्वर्टर तक संचारित होती है। फिर इन्वर्टर DC को AC में परिवर्तित करता है और इसे उस उपकरण या नेटवर्क को आपूर्ति करता है जिसका उपयोग करने की आवश्यकता होती है। हम सौर ऊर्जा उत्पादन प्रणाली के विभिन्न घटकों को जोड़ने और डीसी/एसी बिजली संचारित करने के लिए विशेष रूप से डिजाइन और निर्मित उच्च गुणवत्ता वाली केबल की आपूर्ति करते हैं।

EN50618 मानक में निर्दिष्ट केबलों की वर्तमान वहन क्षमता

तालिका A.2 - पीवी सिस्टम के लिए केबलों का अनुशंसित उपयोग

1	2	3
निर्माण	अनुशंसित उपयोग	टिप्पणियाँ
पीवी-सिस्टम H1Z2Z2-K के लिए केबल	पीवी इंस्टॉलेशन में उपयोग के लिए इरादा। एसीसी. एचडी 60364-7-712 तक। वे स्थायी उपयोग के लिए आउटडोर और इनडोर, मुफ्त चल, मुफ्त लटकने और स्थिर स्थापना के लिए अभिप्रेत हैं। प्लास्टर के ऊपर, अंदर या नीचे और साथ ही उपकरणों में नाली और ट्रंकिंग में भी स्थापना। सुरक्षात्मक इन्सुलेशन (संरक्षण वर्ग II) वाले उपकरणों में/पर अनुप्रयोग के लिए उपयुक्त वे स्वाभाविक रूप से शॉर्ट-सर्किट और अर्थ फॉल्ट प्रूफ एसीसी हैं। एचडी 60364-5-52 तक।	अनुशंसित झुकने वाली त्रिज्या के लिए EN 50565-1:2014, तालिका 3 देखें अधिकतम. भंडारण तापमान: + 40 ℃ न्यूनतम। स्थापना और हैंडलिंग के लिए तापमान: - 25 ℃

तालिका A.3 - पीवी केबलों की वर्तमान वहन क्षमता

नाममात्र पार अनुभागीय क्षेत्र मिमी²	स्थापना की विधि के अनुसार वर्तमान वहन क्षमता
नाममात्र पार अनुभागीय क्षेत्र मिमी²	हवा में सिंगल केबल फ्री A	एक सतह पर एकल केबल A	दो भरी हुई केबल एक सतह पर छू रही हैं A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
परिवेश तापमान: 60 ℃ (अन्य परिवेश तापमान के लिए तालिका ए.4 देखें) अधिकतम। कंडक्टर तापमान: 120 ℃.
नोट अधिकतम उपयोग की अपेक्षित अवधि। 120 ℃ का कंडक्टर तापमान और अधिकतम। 90 ℃ का परिवेशीय तापमान 20,000 घंटे तक सीमित है।
